PzKpfw VI Tiger (Panzerkampfwagen VI Tiger, SdKfz 181, potocznie Tygrys) –niemiecki czołg ciężki z okresu II
wojny światowej.
Początki projektu[edytuj][]
W Niemczech starano się tworzyć projekty ciężkich czołgów już od połowy lat dwudziestych, po I wojnie światowej. Czołg typu "Tygrys" przyjął swój pierwotny kształt w kwietniu 1942 roku, kiedy do konkursu stanęły dwa prototypy. Na terenie jednostki wojskowej w Kętrzynie przedstawiono modele Porsche'a i Henschela. Testy wykazały spore różnice w osiągach i manewrowości pojazdów (prędkość i in., prototyp Porsche posiadał innowacyjny napęd typu "silnik spalinowy-generator prądu-silnik elektryczny", trudny jednak w obsłudze i wymagający dużej ilości deficytowej miedzi). W maju powtórzono próby na poligonie w Berka. Okazało się że czołg Henschela wykazał swoją przewagę nad zbyt awaryjnym prototypem dr Porsche'a. Zwycięski projekt otrzymał oznaczenie SdKfz 181 Panzerkampfwagen VI "Tiger" Ausf. H1 (później, po wprowadzeniu czołgów Tiger II, zmieniono oznaczenie na Ausf. E).
Produkcja seryjna czołgów Tygrys odbywała się w zakładach Henschel (Werk III), w Kassel-Mittefield i Wegmann AG (montaż wież do kadłubów). W toku produkcji czołgów PzKpfw VI wprowadzono liczne zmiany i modyfikacje. Z tego względu można wyodrębnić czołgi wczesnych serii produkcyjnych, czołgi po modyfikacji oraz pojazdy późnych serii produkcyjnych.
Modyfikacje[edytuj][]
Pierwsza grupa modyfikacji dotyczyła zmian w konstrukcji wieży. Pierwsze czołgi posiadały mały właz

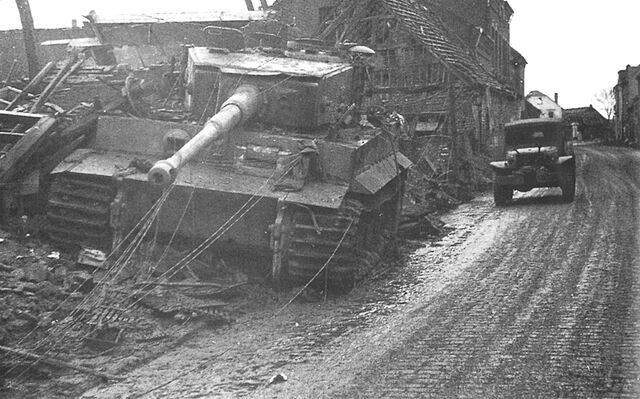

Zniszczony Tygrys
ewakuacyjny umieszczony z prawej strony wieży, wyposażony w otwór służący do prowadzenia ognia z broni ręcznej (pistoletu lub pistoletu maszynowego). Po modyfikacji powiększono właz i zlikwidowano otwór strzelniczy. Inna zmiana polegała na zamontowaniu do kadłuba czołgu kilku wyrzutników min przeciwpiechotnych typu S. Po wystrzeleniu na wysokość kilkudziesięciu centymetrów ponad kadłub, mina rozrywała się rażąc wokół stalowymi kulkami. W czołgach wczesnych serii produkcyjnych montowano na wieży dwa zestawy po trzy wyrzutnie pocisków dymnych świec dymnych NbK 39 kalibru 90 mm. Z tych wyrzutni mogły być też wystrzeliwane miny typu S.
W czołgach późniejszych serii produkcyjnych montowano Nahverteidigungswaffe - były to małe miny przeciwpiechotne wystrzeliwane z wnętrza czołgu. Czołgi używane w Afryce Północnej, w 501 sPzAbt (skórt od schwerer Panzer Abteilung - batalion czołgów ciężkich) miały inaczej montowane reflektory i zmodyfikowane przednie błotniki. Czołgi późnych serii produkcyjnych miały tylko jeden reflektor zamocowany pośrodku płyty czołowej pancerza. Inną modyfikacją było zamocowanie dodatkowego opancerzenia wokół celownika optycznego typu Carl Zeiss TZF 9b. W czołgach produkowanych w 1944 roku stosowano celownik TZF 9c wyposażony w pojedynczy obiektyw (dotychczas stosowany celownik TZF 9b miał podwójny obiektyw). Czołgi
produkowane w 1942 roku i do połowy 1943 roku miały wieżyczkę obserwacyjną dowódcy typu basztowego, wyposażoną w szczeliny obserwacyjne. Późniejsze czołgi otrzymały nowy typ wieżyczki (stosowany m.in. w czołgach PzKpfw V Panther i Tiger II) wyposażony w peryskopy. Wieżyczka posiadała uchwyt do mocowania karabinu maszynowego MG 34 kalibru 7,92 mm, przystosowanego do strzelań przeciwlotniczych. Pierwsze 495 czołgów "Tygrys" było wyposażonych w urządzenia (tzw. kominy powietrzne) pozwalające na pokonywanie po dnie przeszkód wodnych o głębokości do 4 metrów. Kolejne czołgi nie posiadały tego typu urządzeń. Zdolne były jedynie do przekraczania w bród przeszkód wodnych o głębokości do 1,6 metra.
Panzerbefehlswagen[edytuj][]
Czołg dowodzenia opracowany w 1943 roku na bazie podstawowej wersji Tygrysa. Posiadały zmniejszony (z 92
do 66 naboi) zapas amunicji armatniej. Wygospodarowane miejsce wykorzystano do zamontowania dodatkowego wyposażenia radiowego. Demontowano także zblokowany z działem karabin maszynowy MG 34. Panzerbefehlswagen (PzBefWg "Tiger" Ausf. E) posiadał dwie anteny prętowe mocowane na stropie wieży i kadłubie. Przebudowano w ten sposób 84 Tygrysy. Stosowano dwa typy wyposażenia radiowego. Czołgi SdKfz 267 były wyposażone w radiostacje krótkofalowe Fu 5 i Fu 8 o mocy 80 W i zasięgu 80 km (klucz) lub 15 km (fonia). Radiostacja Fu 8 była standardowym wyposażeniem jednostek wojsk lądowych na szczeblu dywizji i korpusu. Czołgi SdKfz 268 miały radiostacje krótkofalowe Fu 5 i Fu 7. Radiostacja Fu 5 służyła do nawiązania łączności w obrębie kompanii, zaś Fu 7 pozwalała na kontakt z batalionem. Ponadto czołgi SdKfz 267 i 268 były wyposażone w system łączności wewnętrznej Bordsprechnlange B.
Rozwój czołgu[edytuj][]
Jedną z najważniejszych modyfikacji czołgów ciężkich typu Tygrys było zastosowanie w 800 ostatnich czołgach stalowych kół nośnych w miejsce kół z bandażem gumowym. W celu poprawienia niezawodności zdemontowano zewnętrzny rząd kół nośnych pozostawiając tylko dwa pełne rzędy kół. Koła wykonane całkowicie ze stali były bardziej wytrzymałe niż te, wyposażone w gumowe obrzeża.
Wozy używane w trudnych warunkach terenowych (Afryka, niektóre odcinki frontu wschodniego) miały filtry powietrza typu Feifel. Czołgi typu PzKpfw VI (SdKfz 181) Tiger Ausf E posiadały dwa rodzaje gąsienic. Gąsienice służące do transportu o szerokości 520 mm i gąsienice bojowe o szerokości 725 mm. Stosowanie dwóch typów gąsienic było spowodowane następującymi czynnikami: pierwszy to chęć zabezpieczenia gąsienic bojowych przed uszkodzeniami w czasie transportu, a drugi to konieczność ograniczenia szerokości czołgu z powodu przekroczenia skrajni kolejowej obowiązującej w Deutsche Reichsbahn. Normalnym widokiem były gąsienice bojowe ułożone przed czołgiem na platformie kolejowej.
Do napędu czołgu Tygrys stosowano dwa typy silników: w pierwszych 250 czołgach dwunastocylindrowe, silniki
gaźnikowe chłodzone cieczą typu Maybach HL 210 P3O o mocy 478 kW (650 KM) i pojemności skokowej 21353 cm³. W pozostałych czołgach używano silników Maybach HL 230P45 o mocy 515 kW (700 KM) i pojemności skokowej 23095 cm³. Silniki Maybach zbudowane były w układzie V, o kącie rozwarcia bloków cylindrów 60°. Czołgi poszczególnych serii różniły się także kształtem osłon tłumików umieszczonych na tylnej płycie kadłuba. Ostatnie czołgi seryjne miały też zmodyfikowany hamulec wylotowy armaty.
Czołgi budowane od połowy 1943 roku posiadały peryskop umieszczony na wierzchu wieży przed włazem stanowiska ładowniczego. Także część Tygrysów miała na wieży zaczepy do montowania zapasowych ogniw gąsienicy (5 ogniw po lewej stronie wieży i 3 ogniwa po prawej). W czołgach wczesnych serii produkcyjnych dodatkowe ogniwa montowano z przodu czołgu. Zmianie ulegał także sposób montowania peryskopu kierowcy. Liny holownicze mocowane były do lewego pancerza bocznego. Od połowy 1943 roku kadłub (boki, przód, tył, a niekiedy także spód) oraz wieżę pokrywałzimmerit - specjalna pasta mająca chronić pojazd przed minami magnetycznymi. W 1942 roku zakłady Rheinmetall-Borsig opracowały projekt nowej wieży dla czołgu PzKpfw VI, Wieża Ausf. H2 (wieża Ausf. H1 to standardowa wieża z armatą KwK 36 L/56) miała armatę 7,5 cm KwK 42 L/70 kalibru 75 mm. Zbudowano jedynie makietę i nie uruchomiono seryjnej produkcji Tygrysów z działami 75 mm. Projektowano także przezbrojenie czołgów Ausf. E w armatę8.8 cm KwK 43 L/71 kalibru 88 mm.
